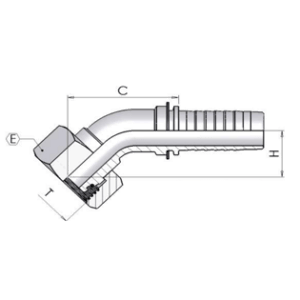

Фітинги DKOL, DKOS для рукавів високого тиску (РВТ)
З’єднання з циліндричною метричною різьбою. Штуцер має внутрішній конус 24 ° і циліндричну метричну різьбу.
Фітинг з накидною гайкою може мати гумове кільцеве ущільнення на конусі 24 ° (тип DKO), трубку з врізним кільцем, або бути універсальним під конус 24 ° або 60 °. Ідентифікація виконується за допомогою вимірювання як розміру різьби, так і діаметра трубки. DKOS відрізняється меншим діаметром трубки, ніж DKOL, але має більш товстий перетин стінки.
Previous
Next
Таблиця ідентифікації різьби DKOL / DKOS:
|
Різблення |
Внутрішній діаметр гайки |
Зовнішній діаметр штуцера |
Діаметр трубки (на малюнку “В”) |
|
|
Легка серія DKOL |
Важка серія DKOS |
|||
| mm | mm | mm | mm | mm |
| M12x1,5 | 10,5 | 12 | 6 | |
| M14x1,5 | 12,5 | 14 | 8 | 6 |
| M16x1,5 | 14,5 | 16 | 10 | 8 |
| M18x1,5 | 16,5 | 18 | 12 | 10 |
| M20x1,5 | 18,5 | 20 | 12 | |
| M22x1,5 | 20,5 | 22 | 15 | 14 |
| M24x1,5 | 22,5 | 24 | 16 | |
| M26x1,5 | 24,5 | 26 | 18 | |
| M30x2,0 | 27,9 | 30 | 22 | 20 |
| M36x2,0 | 33,9 | 36 | 28 | 25 |
| M42x2,0 | 39,9 | 42 | 30 | |
| M45x2,0 | 42,9 | 45 | 35 | |
| M52x2,0 | 49,9 | 52 | 42 | 38 |
