Вихід з ладу гідравлічного обладнання повністю зупиняє виробничий процес. Власники машин часто намагаються швидко знайти готову запчастину. Ідея купити гідроциліндри зі складу здається найшвидшим вирішенням проблеми. Практика доводить протилежне. Готові серійні запчастини рідко підходять замість зношених оригіналів. Промислова техніка вимагає точного збереження заводських характеристик. Невідповідний гідроциліндр швидко ламається під навантаженням. Поломка агрегату руйнує суміжні вузли машини. Замовлення нової деталі вимагає точного збору інженерних даних. Помилка вимірювання міліметрових допусків робить монтаж фізично неможливим.
Складання технічного завдання починається з аналізу умов роботи. Інженери вивчають кінематику конкретного механізму. Фахівці розраховують вектори прикладання сил. Конструктори враховують температурні режими системи.
Звичайний креслярський нарис виключає можливість похибки. Далі детально розберемо ключові технічні параметри, котрі визначають ресурс майбутнього агрегату.

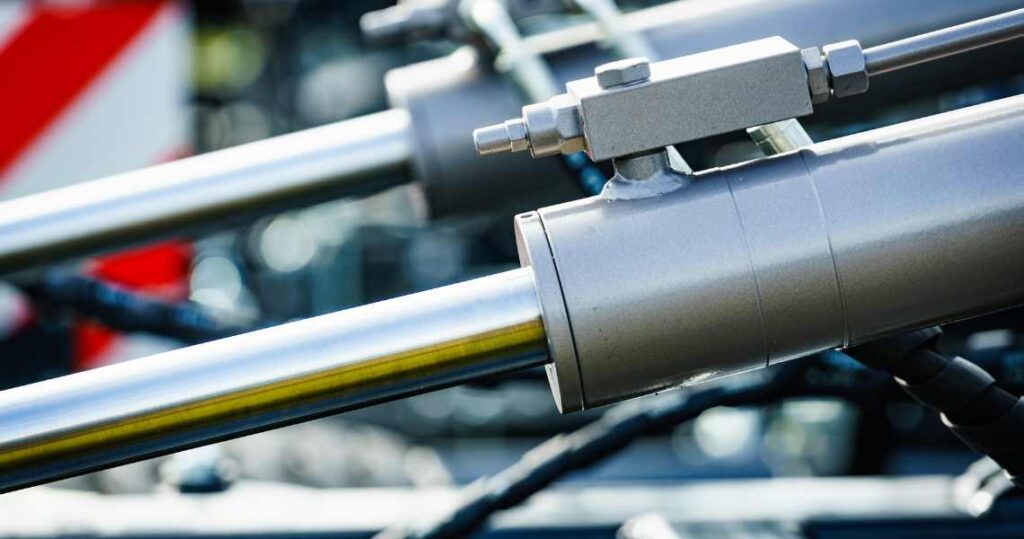

Геометричні розміри: основа правильного монтажу
Проектування починається точними вимірами трьох базових величин. Перша цифра — внутрішній діаметр гільзи. Даний показник визначає площу поршня. Більша площа створює вище штовхальне зусилля при однаковому тиску рідини. Друга величина — діаметр штока. Товстий металевий стрижень витримує колосальні поздовжні навантаження, уникаючи небезпечного вигину. Третій критичний параметр — хід поршня. Цифра показує максимальну відстань висування робочого органу.
Відкриваючи будь-який каталог гідроциліндрів, бачимо вказування геометрії форматом 80х40х500. Подібне маркування означає вісімдесят міліметрів внутрішнього перерізу гільзи, сорок міліметрів штока, п’ятсот міліметрів робочого ходу. Неправильно підібрана довжина гарантовано розриває металеві вушка кріплення першим запуском системи. Вимірювання габаритів проводяться виключно штангенциркулем. Будівельна рулетка дає неприпустиму похибку.
Робочий тиск та силові характеристики
Будь-які гідроциліндри мають строгі обмеження робочого тиску. Стандартна сільськогосподарська техніка використовує контури напругою 160-200 атмосфер. Сучасні будівельні екскаватори створюють тиск вище 350 бар. Проектуючи деталь, конструктори математично вираховують товщину стінки сталевої труби. Тонка гільза роздувається бочкою під піковим навантаженням. Занадто товстостінна труба обтяжує конструкцію машини.
Додатково враховується швидкість руху рідини. Висока швидкість вимагає збільшення діаметра підвідних штуцерів. Вузькі отвори провокують кавітацію, сильний перегрів масла, випалюючи гумові ущільнення. Замовник зобов’язаний надати точні дані номінального та максимального тиску конкретної гідростанції задля розрахунку міцності матеріалів.

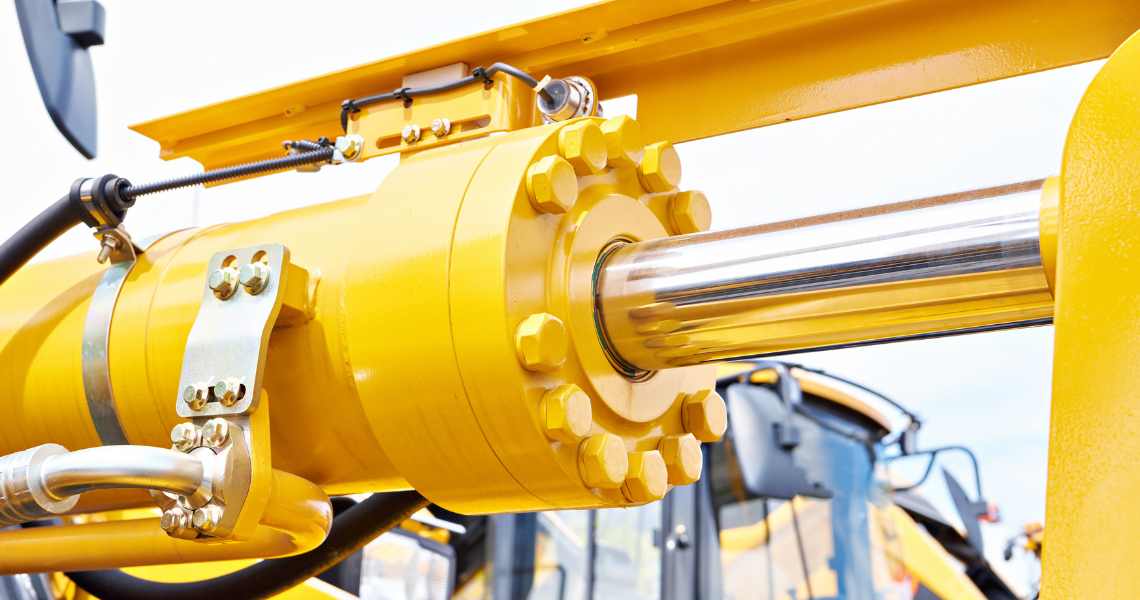

Способи кріплення та монтажні вузли
Фіксація агрегату визначає тривалість безперебійної експлуатації. Неправильний монтаж створює бокові перевантаження, ламаючи хромований шток. Виділяють базові типи кріплень: проушини, фланці, цапфи, різьбові з’єднання. Проушини оснащуються сферичними підшипниками (ШС). Шарнір компенсує дрібні перекоси конструкції під час руху ковша чи стріли маніпулятора.
Фланцеве кріплення жорстко притискає деталь до монолітної рами станка або промислового преса. Цапфи дозволяють корпусу вільно гойдатися довкола власної осі. Професійне виготовлення гідроциліндрів вимагає абсолютного узгодження міжцентрової відстані кріплень. Помилка позиціонування приварної цапфи зміщує центр ваги, блокуючи кінематику механізму.

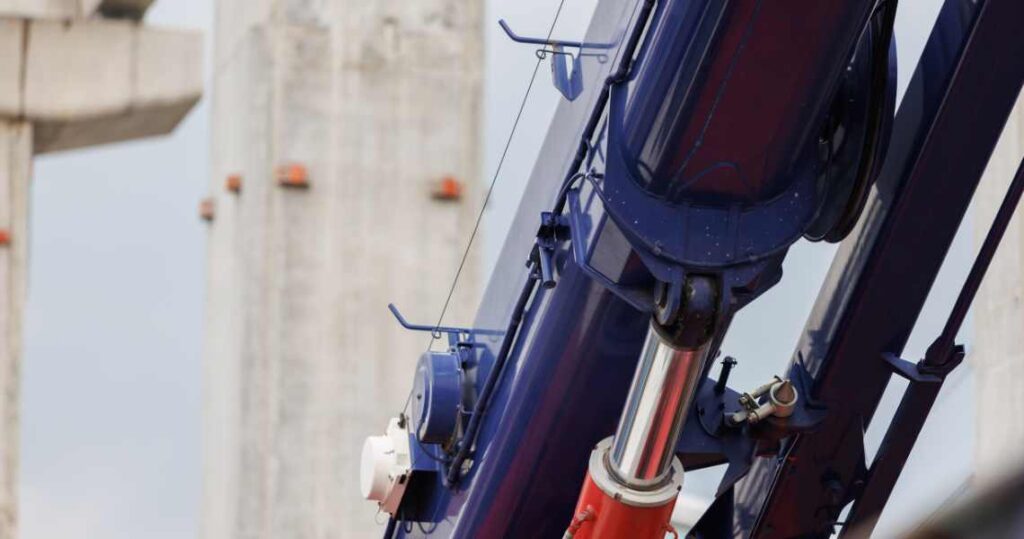

Специфіка застосування та умови експлуатації
Навколишнє середовище жорстко диктує вибір комплектуючих. Стандартний гідроциліндр для спецтехніки працює посеред бруду, пилу, постійної вологи. Гірничодобувні машини кар’єрів отримують удари камінням. Агрегати металургійних комбінатів функціонують поруч із розпеченими печами. Кожна ситуація вимагає специфічного інженерного захисту.
Сильні морози вимагають встановлення морозостійкого поліуретану. Високі температури змушують використовувати фторкаучукові манжети (вітон). Робота всередині агресивних хімічних середовищ передбачає нанесення потовщеного шару хрому, застосування нержавіючої сталі гільзи. Експлуатація умов підвищеної запиленості вимагає встановлення подвійних армованих брудознімачів. Замовник детально описує інженерам реальні умови роботи машини задля підбору правильних комплектуючих.
Спеціалізовані рішення для вантажного транспорту
Комерційний транспорт використовує багатоступеневі телескопічні механізми. Типовий гідроциліндр підйому кузова складається з кількох вкладених труб (секцій). Конструкція забезпечує величезний робочий хід маючи мінімальні габарити складеного стану. Замовляючи подібний агрегат, вираховуються вантажопідйомність, кількість ступенів, максимальний кут перекидання платформи.
Трисекційний механізм піднімає кузов зерновоза інакше п’ятисекційного аналога. Важливим параметром залишається тип розвантаження: одностороннє, тристороннє. Неправильно розрахована вантажопідйомність першого ступеня залишає повний кузов мокрого піску лежати нерухомо. Розрив сталевої труби гарантовано перекидає вантажівку, створюючи аварійну ситуацію.
Індивідуальне проектування замість серійних аналогів
Парк техніки підприємств налічує тисячі рідкісних, застарілих або глибоко модернізованих машин. Знайти оригінальну запчастину старого німецького преса чи японського навантажувача неможливо. Закордонні виробники зупинили випуск подібних деталей десятиліття тому. Працює єдиний раціональний варіант — гідроциліндр на замовлення.
Інженери сервісного центру створюють креслення наявного зразка поламаної деталі. Аналізуються конструктивні недоліки оригіналу, підсилюються слабкі вузли. Використовуються сучасні європейські комплектуючі найвищої якості. Токарі виготовляють новий шток, гільзу, поршень, передню буксу. Готовий виріб обов’язково проходить стендові випробування піковим тиском. Клієнт отримує модернізований агрегат. Виріб ідеально відповідає габаритам посадочного місця, перевершуючи оригінал ресурсом міцності. Підхід ліквідує простої рідкісної техніки, зберігаючи фінанси підприємства.
